LYF-CH347S-V3 产品图

点击放大

LYF-CH347S-V3 USB编程器

产品编号: LYF-CH347S-V3 ¥xx.00 有现货

产品特征

高速USB通信： CH347F，USB 2.0 High-Speed（480MHz）
三烧录座设计： 直插 + 贴片 + 95xx + NAND Flash，兼容多种封装
智能电压切换： 1.8V/3.3V 手动/自动可选
自适应时钟频率： 根据芯片自动优化通信速率
自研上位机软件： 支持多种存储芯片，操作便捷
支持一路串口： 最大7.5Mbps
新增95xx烧录座： 原生支持95系列EEPROM
新增NAND Flash烧录座： 支持大容量NAND Flash芯片

淘宝购买下载手册

产品概述

LYF-CH347S-V3是冷月枫工作室推出的一款高性能USB编程器，基于沁恒CH347T高速通信芯片设计，支持SPI、I2C等多种协议，适用于存储芯片烧录、固件读写、设备维修等场景。 在V2基础上新增了95xx专用烧录座和NAND Flash烧录座，进一步扩展了芯片支持范围。

主要特点：

支持24/25/95/45系列EEPROM及SPI FLASH芯片
支持25 SPI NAND FLASH大容量芯片
新增95xx系列EEPROM原生支持
新增NAND Flash烧录座，支持大容量SPI 串行NAND芯片
SPI FLASH自动识别芯片型号
支持擦除、读取、编程、校验等完整操作
支持数据填充、数据查找等功能
支持串口通信，最大波特率7.5Mbps
紧凑设计，便于携带
附带专业编程软件，界面友好

主要参数

项目	参数
USB接口	Type-C（支持正反插，兼容USB 2.0 High-Speed）
工作电压	5V DC（USB总线供电，无需外接电源）
工作电流	最大工作电流400mA
主控芯片	沁恒CH347T（内置硬件加速，支持高速SPI/I2C）
支持协议	SPI全模式支持（Mode 0/1/2/3） I2C标准模式（100kHz）/快速模式（1MHz）高速串口（最大支持7.5Mbps）
电压输出	双电压可选：1.8V/3.3V（自动切换或手动切换）
通信速率	SPI时钟最高60MHz（可自适应降频） I2C时钟最高1MHz（Fast Mode+）
烧录座类型	标配：直插DIP8座 + 贴片SOP8座新增：95xx专用烧录座新增：NAND Flash烧录座扩展：通过转接板支持SOIC8/TSSOP8等封装
外壳	3D打印外壳
工作温度	10℃ ~ 40℃
产品尺寸	75×55×23（±1）mm（含外壳）
产品重量	58(±1)g（含外壳）

产品实物图

实物图

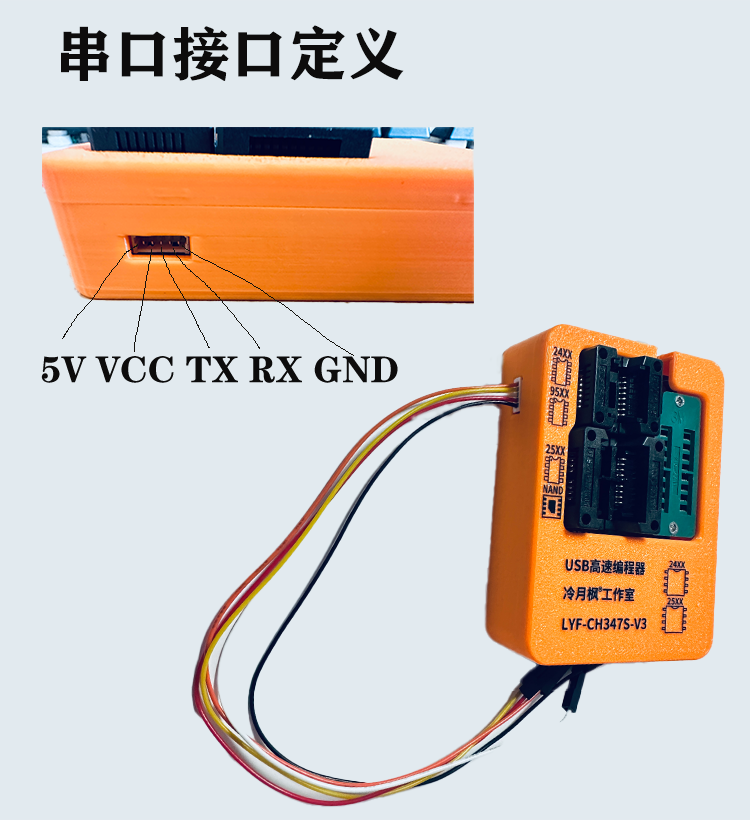

串口引脚定义图

串口引脚定义图

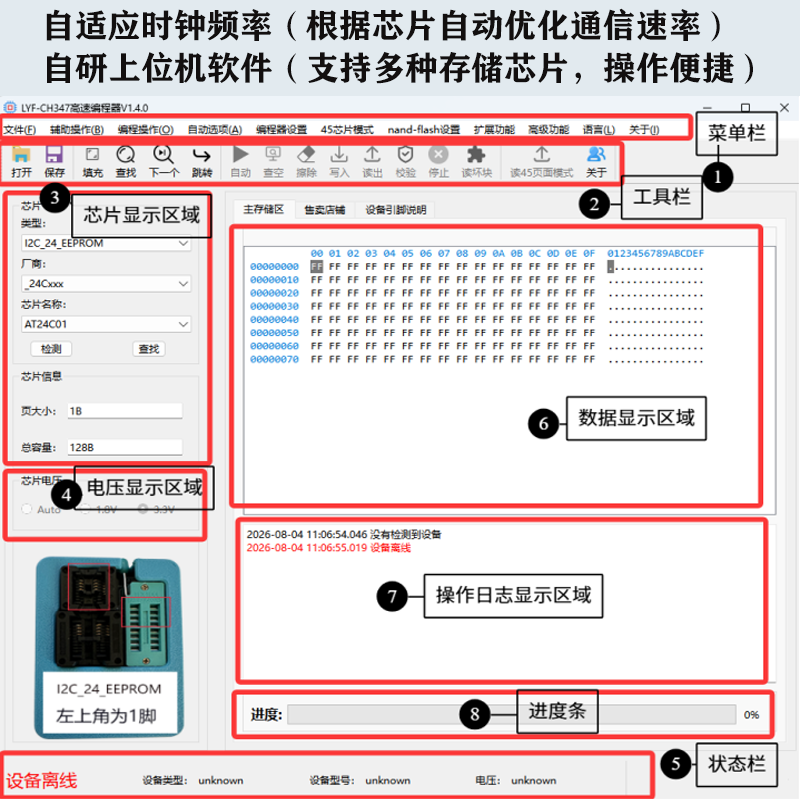

软件操作图

软件操作图

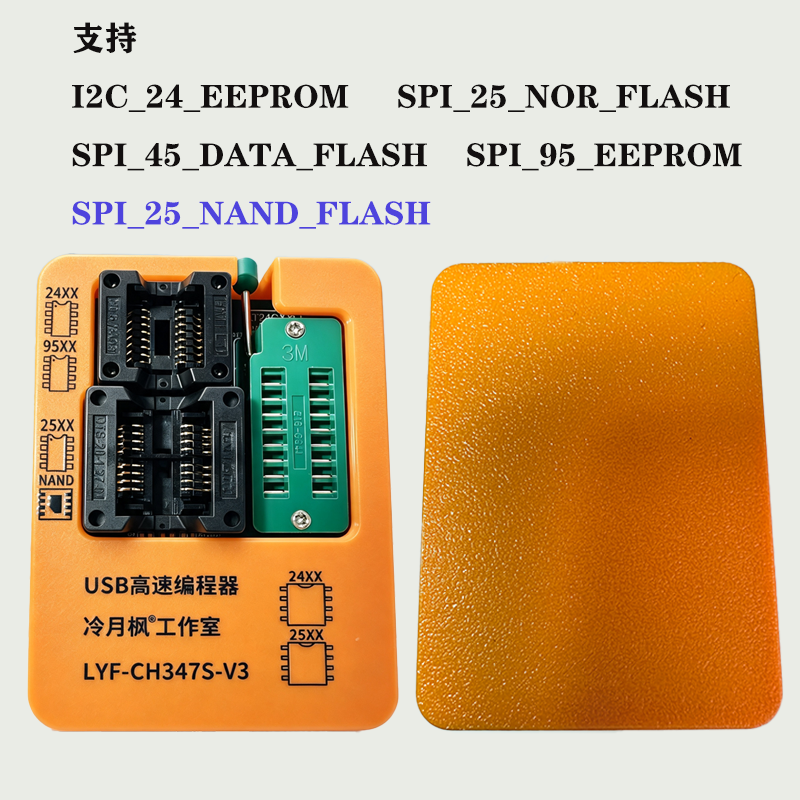

支持芯片类型图

支持芯片类型图

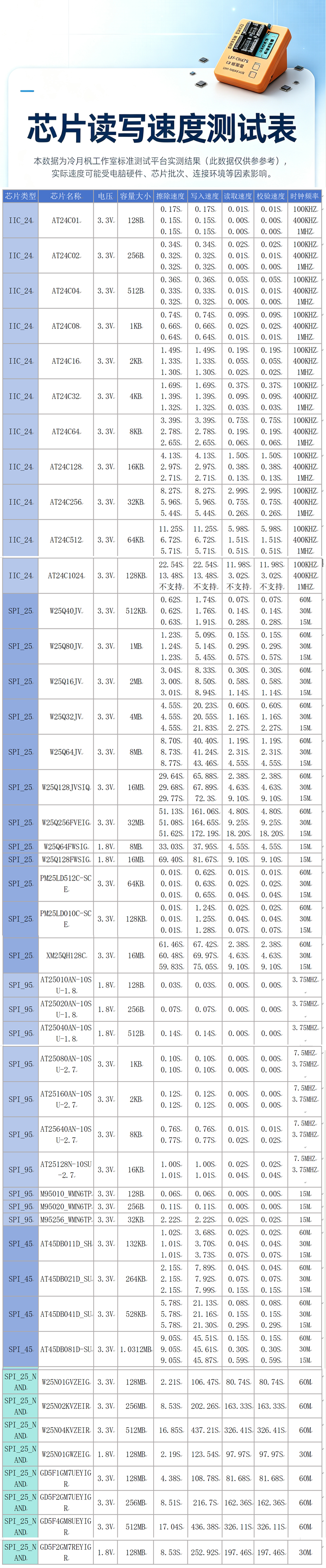

芯片测试速度参考图

芯片测试速度参考图

相关下载

📦

LYF-CH347高速编程器软件 V1.4.0

37.58 MB ZIP压缩包 2026-08-05

LYF-CH347高速编程器最新版软件，支持Windows 10/11系统

📘

LYF-CH347高速编程器软件使用手册V1.2

3.10 MB PDF文档 2026-08-05

LYF-CH347编程器软件详细使用说明，包含软件使用教程

💾

LYF_CH347 USB驱动程序

566.80 KB EXE安装包 2025-07-12

适用于Windows系统的CH347 USB驱动程序

📘

LYF-CH347S-V3规格书

564 KB PDF文档 2026-08-05

LYF-CH347S-V3硬件参数指南，包含新增烧录座说明，帮您快速了解使用
